我公司購買的ZL50G型輪式裝載機，其全新的鏟斗用于推裝碎石工況時，鏟斗斗齒平均使用壽命約為15個臺班（8 h為1個臺班），而主切削板使用100個臺班便會變薄，強度降低，甚至出現斷裂。

若更換主切削板，工藝要求非常嚴格，必須保證主切削板與鏟斗之間的幾何尺寸。但已經變形的鏟斗，其幾何尺寸定位較為困難，焊接過程中產生的熱變形也很難控制，由此造成維修不便，同時費用也很高。根據統計，每年每臺裝載機僅鏟斗磨損產生維修費用就高達2.3萬元，用于維修鏟斗的停機時間約100 h。鑒于以上問題，決定對鏟斗進行改進。

1.改裝齒座和斗齒

原裝斗齒結構為M20螺栓貫穿固定式，使用壽命低，尤其兩邊斗齒的結構由于設計有缺陷，導致其強度較低。加上司機經常利用邊斗齒作業，一般在平均使用壽命期間邊斗齒都要斷掉1～2次。每次更換斗齒，都需使用氣割等工具將原螺栓割掉，再更換新品，單次更換成本大約1300元左右。

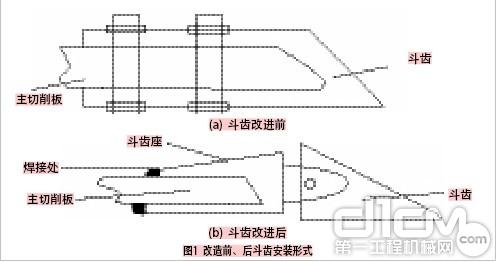

改進方案如下：將原裝斗齒卸下，在原來的主切削板上焊接某型國產橫銷式斗齒座，再安裝快速拆裝式斗齒，最后再對邊斗齒薄弱部位進行加固即可。改進前、后斗齒安裝形式如圖1所示。改進后更換全部斗齒只需要1把手錘和1根撬杠即可，司機在15 min即可獨自換完，大大降低了維修工期。

2.加裝附加切削板

先在原主切削板每2個斗齒之間各鉆2個直徑21 mm的固定孔，固定孔間距為220 mm。再將附加切削板固定在主切削板上。待附加切削板磨損接近于主切削板時，再將附加切削板掉頭使用。這種方法可以充分利用附加切削板，有效節約材料。經對附加切削板在工作時最大承受力和耐磨性分析，決定采用Q460鋼板制作，其規格如圖2所示。
